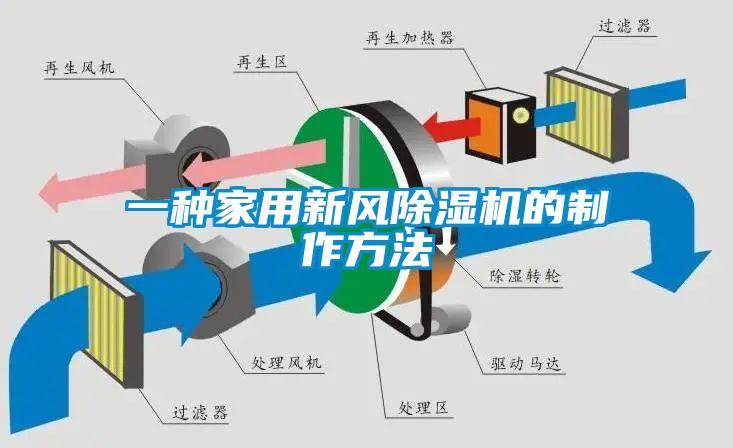

一種家用新風除濕機的制作方法

　　本實用新型涉及技術領域，具體為一種家用新風除濕機。

　　背景技術：

　　家用新風除濕機是將室外空氣經過過濾除濕后，通過新風管道將相對干燥的并達到目標相對濕度空氣送至室內，以達到舒適性或工藝性室內環境濕度需求例如專利號為“.2”的一種家用新風凈化吊頂除濕機包括除濕機外殼、新風進氣口、室內風排、氣口和新風出氣口，實現了干燥的新風利用率大大提升。

　　但現有的家用新風除濕機在使用時濾網不方便清理，長時間容易受到灰塵堵塞，影響抽風效果，降低了工作效果，增加了工作難度，并且存水箱更換時需要停止設備，無法同時進行，降低了實用性，同時為螺紋固定，不方便拆卸，操作復雜，功能單一，不符合現代人的使用需求。

　　技術實現要素：

　　本實用新型的目的在于提供一種家用新風除濕機，以解決上述背景技術中提出現有的家用新風除濕機在使用時濾網不方便清理，長時間容易受到灰塵堵塞，影響抽風效果，降低了工作效果，增加了工作難度的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種家用新風除濕機，包括新風管道，所述新風管道的上下兩側均固接有圓筒，兩個所述圓筒的內壁均加工有滑槽，所述圓筒的右側頂部固接有彎桿，所述圓筒的內部安裝有控制機構；

　　所述控制機構包括橡膠板、濾網、豎桿、第一彈簧、第一凸塊、第二凸塊、曲板和第一握把；

　　所述橡膠板的外壁與滑槽的內壁滑動卡接，所述橡膠板的底部與濾網的頂部相固接，所述橡膠板的頂部與豎桿的底部相固接，且豎桿的外壁貫穿圓筒的頂部，所述豎桿的外壁與第一彈簧的內壁相套接，所述第一彈簧的上下兩側分別與圓筒的內壁頂部和橡膠板的頂部相固接，所述豎桿的右側上方等距加工有第一凸塊，多個所述第一凸塊的外壁均與第二凸塊的外壁嚙合相連，多個所述第二凸塊的右側均與曲板的左側相固接，所述曲的內壁與彎桿的上方轉動相連，所述曲板的右側與第一握把的左側相固接。對空氣起到過濾的作用。

　　優選的，所述橡膠板和滑槽組成滑動機構。方便控制濾網進行移動。

　　優選的，所述豎桿和第一彈簧組成伸縮機構。使移動的濾網可以自行回彈，操作方便。

　　優選的，所述新風管道的底部右側轉動連接有圓桿，所述圓桿的底部安裝有支撐機構；

　　所述支撐機構包括橫板、螺紋桿、第二握把和凹板；

　　所述橫板的頂部與圓桿的頂部相固接，所述橫板的左側與螺紋桿的外壁螺紋連接，所述螺紋桿的底部與第二握把的頂部相固接，所述螺紋桿的頂部與凹板的內壁轉動相連?？梢哉{(diào)節方箱的位置。

　　優選的，所述橫板和螺紋桿組成升降機構。便于調節方箱的高度，操作簡單。

　　優選的，所述凹板的頂部安裝有固定機構；

　　所述固定機構包括直板、彎板、第二彈簧、方箱和橡膠圈；

　　所述直板的底部與凹板的頂部相固接，所述直板的正面左側與彎板的內壁轉動相連，所述彎板的右側底部與第二彈簧的左側相固接，所述第二彈簧的右側與凹板的左側相固接，所述彎板的右側頂部與方箱的左側槽口間隙配合，所述方箱的外壁頂部與橡膠圈的內壁相固接，所述橡膠圈的外壁與新風管道的底部過盈配合。收集凝結后產生的水滴，便于儲存。

　　優選的，所述彎板和第二彈簧組成彈性機機構。方便夾取方箱，保證連接穩定。

　　優選的，所述新風管道的內壁固接有抽風機，所述新風管道的內壁頂部右側固接有親水兩器，所述新風管道的內壁底部槽口左右兩側均固接有斜板。為整個設備提供動力和工作性能，保證工作正常。

　　與現有技術相比，本實用新型的有益效果是：該家用新風除濕機結構科學合理，使用安全方便。

　　通過控制機構解決了濾網不方便清理的問題，防止了灰塵堵塞，保證了抽風效果，提高了工作效果，降低了工作難度。

　　通過支撐機構和固定機構的配合省去了水箱更換設備的麻煩，實現了同時進行，提高了實用性。

　　同時通過支撐機構和固定機構的配合方便了水箱拆卸，操作簡單，功能全面，便于推廣。

　　附圖說明

　　圖1為本實用新型結構示意圖；

　　圖2為圖1中橡膠板、豎桿和第一彈簧的連接關系結構示意圖；

　　圖3為圖1中橫板、螺紋桿和第二握把的連接關系結構示意圖；

　　圖4為圖1中直板、彎板和第二彈簧的連接關系結構示意圖。

　　圖中：1、新風管道，2、控制機構，201、橡膠板，202、濾網，203、豎桿，204、第一彈簧，205、第一凸塊，206、第二凸塊，207、曲板，208、第一握把，3、支撐機構，301、橫板，302、螺紋桿，303、第二握把，304、凹板，4、固定機構，401、直板，402、彎板，403、第二彈簧，404、方箱，405、橡膠圈，5、圓筒，6、滑槽，7、抽風機，8、親水兩器，9、圓桿，10、斜板，11、彎桿。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1-4，本實用新型提供一種技術方案：一種家用新風除濕機，包括新風管道1，新風管道1為阻燃型雙層復合軟管，新風管道1的上下兩側均固接有圓筒5，兩個圓筒5的內壁均加工有滑槽6，圓筒5的右側頂部固接有彎桿11，圓筒5的內部安裝有控制機構2，控制機構2包括橡膠板201、濾網202、豎桿203、第一彈簧204、第一凸塊205、第二凸塊206、曲板207和第一握把208，橡膠板201的外壁與滑槽6的內壁滑動卡接，橡膠板201受力通過滑槽6進行滑動，橡膠板201的底部與濾網202的頂部相固接，濾網202的材質為玻璃纖維，橡膠板201的頂部與豎桿203的底部相固接，且豎桿203的外壁上方貫穿圓筒5的頂部，豎桿203受力通過圓筒5的頂部上下移動，豎桿203的外壁與第一彈簧204的內壁相套接，第一彈簧204的上下兩側分別與圓筒5的內壁頂部和橡膠板201的頂部相固接，豎桿203受力移動后通過第一彈簧204進行回彈，豎桿203的右側上方等距加工有第一凸塊205，多個第一凸塊205的外壁均與第二凸塊206的外壁嚙合相連，多個第二凸塊206的右側均與曲板207的左側相固接，曲板207的內壁與彎桿11的上方轉動相連，曲板207的右側與第一握把208的左側相固接，第一握把208方便轉動曲板207，橡膠板201和滑槽6組成滑動機構，所述橡膠板201受力通過滑槽6的內壁上下移動，豎桿203和第一彈簧204組成伸縮機構，豎桿203受力移動后通過第一彈簧204進行回彈，進而實現豎桿203的伸縮。

　　新風管道1的底部右側轉動連接有圓桿9，圓桿9的底部安裝有支撐機構3，支撐機構3包括橫板301、螺紋桿302、第二握把303和凹板304，橫板301的頂部與圓桿9的頂部相固接，橫板301的左側與螺紋桿302的外壁螺紋連接，螺紋桿302的底部與第二握把303的頂部相固接，第二握把303方便轉動螺紋桿302，螺紋桿302的頂部與凹板304的內壁轉動相連，凹板304受力通過螺紋桿302頂部的軸承進行轉動，橫板301和螺紋桿302組成升降機構，螺紋桿302受力通過橫板301上下移動，進而實現升降，凹板304的頂部安裝有固定機構4，固定機構4包括直板401、彎板402、第二彈簧403、方箱404和橡膠圈405，直板401的底部與凹板304的頂部相固接，直板401的正面左側與彎板402的內壁轉動相連，彎板402受力通過直板401左側的銷軸進行轉動，彎板402的右側底部與第二彈簧403的左側相固接，第二彈簧403的右側與凹板304的左側相固接，彎板402的右側頂部與方箱404的左側槽口間隙配合，方箱404的外壁頂部與橡膠圈405的內壁相固接，橡膠圈405的外壁與新風管道1的底部過盈配合，彎板402和第二彈簧403組成彈性機機構，彎板402受力轉動后通過第二彈簧403回彈，進而對彎板402提供彈性，新風管道1的內壁固接有抽風機7，抽風機7的型號為fv-15vu1c，新風管道1的內壁頂部右側固接有親水兩器8，親水兩器8的型號為jgDIY，新風管道1的壁底部槽口左右兩側均固接有斜板10。

　　本實例中，在使用該設別時，使抽風機7和親水兩器8均與外界電源相連通，抽風機7將外界空氣抽進新風管道1，到達濾網202處進行過濾，然后空氣通過抽風機7到達親水兩器8處，將空氣中的水分子凝聚成水滴，水滴存儲在方箱404內，進而將空氣中的濕氣排出，然后將空氣通過新風管道1松緊屋內，保持室內的相對濕度，濾網202長時間使用會堵塞灰塵，然后轉動第一握把208，進而帶動曲板207通過彎桿11進行轉動，進而通過第二凸塊206帶動第一凸塊205向上移動，從而帶動豎桿203通過圓筒5向上移動，移動的豎桿203通過橡膠板201帶動濾網202向上移動，然后松開第一握把208，然后第一彈簧204提供彈力使濾網202彈回，進而震動將濾網202上的灰塵振掉，換方箱404時將左側的第二握把303轉動進而帶動螺紋桿302向下轉動，進而使方箱404向下移動，然后轉動橫板301使右側的方箱404轉動到右側，然后向上轉動螺紋桿302使方箱404插進新風管道1底部的槽口內，然后按動彎板402，使其向外側轉動，然后彎板402脫離方箱404，隨后將放滿水的方箱404取下，清理即可。

　　在本實用新型的描述中，需要理解的是，術語“同軸”、“底部”、“一端”、“頂部”、“中部”、“另一端”、“上”、“一側”、“頂部”、“內”、“前部”、“中央”、“兩端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

　　在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“設置”、“連接”、“固定”、“旋接”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

　　盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
