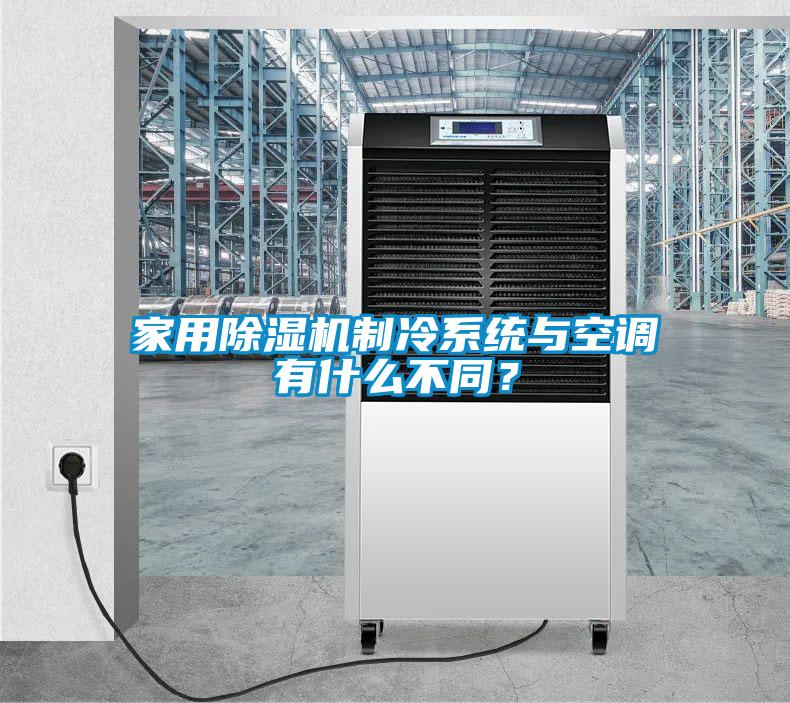

家用除濕機制冷系統與空調有什么不同？

　　家用除濕機制冷系統由全封閉壓縮機、冷凝器、蒸發器/毛細管等構成。這與空調器制冷系統相同。蒸發器的低壓制冷劑(R22)蒸氣被壓縮機吸人,經壓縮提高其氣體壓力和溫度,排人冷凝器中,在空氣的冷卻下放出熱量而凝結為液體,再經毛細管節流降壓,然后進人燕發器中吸收空氣的熱量(使空氣冷卻,空氣中的水蒸氣凝結為水,實現對空氣除濕),蒸發為氣體,再返回到壓縮機又被壓縮,制冷過程如此反復循環,其作用是對空氣進行降溫除濕和等濕加熱處理,達到除濕的日的。

　　1.中小型空氣除濕機的壓縮機都是全封閉式壓縮機(壓縮機和電機連在一起,封閉在一個鋼殼內)。早期除濕機的壓縮機多用往復活塞式壓縮機,如圖1-14所示,近期除濕機的壓縮機多用旋轉式壓縮機,如圖1-15所示,性能非常先進。

　　2.除溫杋的熱交換器：

　　熱交換器包括蒸發器和冷凝器,是除濕機的關鍵部件,關系到除濕機的性能和效率。冷凝器多為風冷型翅片管式冷凝器,如圖116所示,其工作原理如圖1-17所示。高溫高壓的制冷劑燕氣由入口進入冷凝器后,被空氣冷卻凝結成液體從出口處出去。蒸發器有單列式和翅片式兩種(如圖1-18)。翅片式比單列式性能好、效率高、壽命長,但造價較昂貴。翅片主要形式如圖1-19所示,除濕機蒸發器多用平翅片單列式熱交換器采用鋁管制作,鋁管外露,水珠在鋁管上不能停留,很快就滴入水箱,因此剛開機時常造成“出水快、除濕好”的錯覺,但機器一停止運轉,滴水很快就停止了。

　　翅片式熱交換器釆用鋁片排列,銅管連接制作,鋁片的接觸面大,水珠要布滿鋁片后才會開始滴水,因此剛開機時容易造成“水慢、除濕差”的錯覺,但停機后,滴水仍會持續一段時間,除濕效果好。

　　3.壞保設計與沖爆的應用

　　根據蒙特利爾協議的規定,破壞臭氧層、危害地球環境的幾種特定氟利昂(CFC)在2000年以前在全世界范圍內禁止使用。經過科學界的不斷努力,應用R134a這種100%不含CFC的新型冷媒的制冷系統及其環保節能的設計已經被應用到除濕機上。在“環保、健康”的消費潮流中,R22冷媒也將逐步被淘汰,這將給使用R2冷媒的除濕機今后的維修帶來一定的凼難。

　　除涅機使用的壓縮機,具有環保冷媒、強除濕、低噪音、使用可靠性高等特點。由電腦控制的3min延時啟動壓縮機保護裝置,使除濕機在任何停機再啟動的情況下,均不必擔心壓縮機會受損壞而可以自由開、關,既保護了機器,又節省了時間(那些沒有壓縮機保護裝置的機器,會在機器的明顯位置或使用說明書里提醒用戶在停機后應等待3min后才能再啟動)。這種壓縮機保護裝置對于在電壓不太穩定的地區使用除濕機尤為重要。

　　5.節筑置

　　空氣除濕機用的節流元件有毛細管、熱力膨脹閥和電子膨脹閥

　　(1)毛細管。

　　毛細管是最簡單的節流元件,它結構簡單,制造方便,價格低廉且故障少。但毛細管的調節性能較差,其流量變化范圍很小,不能適應工況的變化需要,只能用于蒸發溫度變化較小、負荷比較穩定的小型制冷空調裝置,如家用空調器和小型除濕機等。

　　毛細管由紫銅管制成,內徑為05~2mm,長度則因使用不同而異,--般為05~2m或2-4.5m。毛細管的連接方式有高、低壓管并焊,螺旋繞式和套管式3種。小型除濕機中常采用螺旋繞式或套箐式。

　　毛細管的作用是減壓節流阻止在冷凝器中被液化的常溫高壓液態制冷劑直接進入蒸發器。

　　利用毛細管來降低蒸發器內的壓力,即根據毛細管的內徑和長度的選取使降到規定的壓力,有利于制冷劑的蒸發。是毛細管的拆卸工藝。

　　(2)熱力膨脹閥。

　　如果除濕機蒸發器中制冷劑的流動阻力很小,它對膨脹閥性能的影響可以忽略不計,則除濕機的節流裝置選用內平衡式膨脹閥。如圖1-21所示為內平衡式熱力膨脹閥工作原理。熱力膨脹閥由感溫機構、執行機構、調整機構3個部分組成：

　　1)感溫機構:由感溫包、毛細管、膜盒組成

　　2)執行機構:由膜片、推桿、閥芯組成。

　　3)調整機構:由調整桿、彈簧組成。

　　感溫機構中充有感溫工質,利用它的壓力通過膜片和推桿使閥門打開,膨脹閥接在蒸發器進口管上,感溫包則包扎在蒸發器的出口管上。膨脹閥的膜片上部受到感溫包內制冷劑的壓力作用方向向下;膜片下部受到制冷劑的蒸發作用,方向向下;膜片下端的彈簧壓力作用,其方向也向上。當這三個力處于平衡時,膜片也處于平衡狀態,針形閥孔開度不發生變化,制冷劑流量保持不變。

　　當蒸發器的熱負荷增大時,蒸發器出口蒸氣的過熱度增大,感溫包中感溫工質的溫度隨之升高,感溫包內壓力升高,這時膜片下移,針形閥孔開度增大,制冷劑供液量增加;相反,當蒸發器熱負荷減小時,蒸發器出口蒸氣的過熱度減小,感溫包內工質的壓力也減小,于是在彈簧力作用下關閉閥門,供液量減小。膨脹閥就是根據蒸發器出口制冷劑蒸氣過熱度的大小來調節供液量的。

　　(3)電子膨脹閥。

　　電子膨脹閥是由電子電路進行控制的膨脹閥。它是近十幾年發展起來的新型膨脹閥,與其他膨脹閥相比,它有控制范圍大動作迅速、調節精細、動作穩定、制冷劑可以往返兩個方向流動等優點。它適用于變頻空調裝置等制冷劑流量變化大的空調裝置電子膨脹閥按驅動方式分為電磁式和電動式兩大類。
