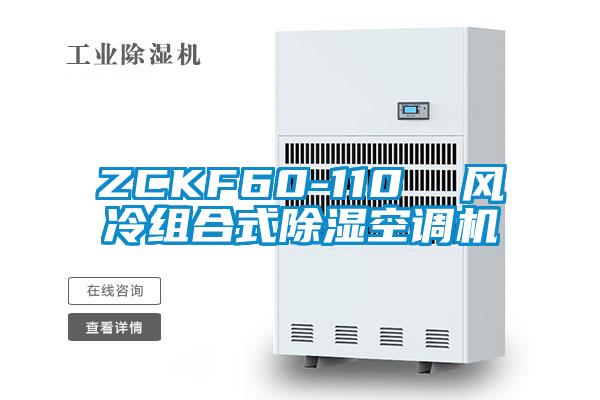

ZCKF60-110 風冷組合式除濕空調機
本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制，并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保先鋒。
工作原理：
除濕機組系統的運作由除濕機的內循環（制冷劑循環系統）、除濕機的外循環（空氣循環系統）組成;
除濕機的內循環：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體，如此循環往復。
除濕機的外循環：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成干燥的空氣（→經過冷凝器散熱）→從出風口吹出。
一、地下人防工程除濕空調機組特點
1．功能多樣，一機多用
2、節能技術—熱回收
利用冷凝熱作為空調機的二次加熱源，降低了機組的運行成本，節約了運行能耗，提高機組的節能指標。
3、縮小調溫盲區
在一個標準大氣壓下，當進風參數為27℃、60％時，出風參數的區別：
自動調溫除濕機
地下工程用除濕空調機
降溫
17℃，90％
升溫
42℃，22%
調溫
29℃,44%以上
23℃,63%以上
4．結構型式“個性化”
地下工程用除濕空調機采用模塊化設計理念和組合式結構，由混風過濾段、冷卻再熱段、送風段和主機段四個功能段組合而成。自由拼裝，連接簡單，拆卸方便。
5．能量調節
機組通過使用高性能的全封渦旋壓縮機或半封螺桿壓縮機，分級調節實現多種工況運行模式，同時可以采用變速風機與壓縮機的能調相結合。
5.1壓縮機采用美國Copeland全封閉渦旋壓縮機，一具有超高能效比，比目前市場上的活塞式壓縮機還高12%；二具有杰出的可靠性，運動部件少，軸向及徑向的柔性設計提供了耐液擊和容忍雜質的能力；三具有噪音低、性能可靠等*的優越性能特以及系統設計成本和運行成本。
5.2采用中國臺灣半封閉螺桿式壓縮機，其特點如下：
大的制冷量和很高的能效比，可以帶經濟器運行
內置的能量調節裝置可以對壓縮機進行分級或無級的冷量調節
潤滑系統和大尺寸的軸承保證了壓縮機的可靠的持續的運行
適用于各種制冷劑
優勢：
專為大型商冷凍系統或工業冷凍系統設計的
德國嚴格的制造技術，壽命長，故障率低
強大的售后保證體系
容量調節閥自動復位到小負荷位置，確保壓縮機電機在小負荷下啟動
內部排氣止回閥可防止轉子在停機時逆轉
壓縮機內置保護模塊SE－E1監測電機相故障、壓縮機油溫控制和油位開關；
外接油冷卻盤管，可保持油溫穩定在40～60℃之間，保證壓縮機轉子的潤滑、密封和冷卻，使壓縮機運行高效、穩定
6．直接蒸發，高效制冷
機組為自帶冷源（直接蒸發式）多功能組合式除濕空調設備，集制冷系統、通風系統和控制系統于一體，與用冷凍水作為二次冷媒的機組相比，簡單、高效，效率提高10%以上；蒸發器配列設計，充分利用蒸發器面積，在50%負荷時，蒸發器效率提高30%以上，制冷效率高。
7.機組安裝方便，現場只需接線、接管即可運行。
8.全自動控制
機組應用現代控制技術，優化控制模型，采用PLC控制系統，自帶控制柜，確?？刂凭?，且實現機電一體化。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。
8.1自動化控制水平較高，機組機電一體化程度高，功能齊全，能實現機組啟停程序管理、定時控制、全功能故障報警及故障自我診斷功能等。同時具備RS482/RS232通訊接口，方便用戶實現機組的集中監控和遠程監控。
8.2軟件采用三級密碼保護。防止程序和設定參數隨意更改。
8.3當機組發生故障時，機組立即自動停止運行，報警輸出故障信號并顯示故障原因及故障所處的地方，以便于故障排除和機組的及時維護。
9.機組具備的控制功能：
機組啟?？刂?/p>
機組程序設定
壓縮機啟停程序管理
機組定時管理
遠程、近程控制選擇
可編程溫濕度管理
全功能運行參數顯示
9.1機組具備的安全保護功能
壓縮機相序保護
壓縮機過載、過熱保護
送風電機設置過載保護
系統設有高、低壓力保護
二、功能段介紹
1．混風過濾段：使新風和回風進行混合，并對混合空氣進行過濾處理，主要包括新風閥門、回風閥門和初效過濾器。
2．冷卻再熱段：對空氣進行相應的熱濕處理，主要包括蒸發器和風冷冷凝器。
3．送風段：將處理后的空氣輸送到目的地，主要包括變速風機和減震裝置，出風方式為上出風。
4．主機段：對制冷工質進行壓縮冷凝處理，主要由壓縮機、水冷冷凝器、貯液器、干燥過濾器、電磁閥等制冷元器件和電器控制系統組成。
5．其它：本公司還可以根據用戶實際需求增設中效過濾段、中間段等輔助功能段，以滿足不同場合的空氣處理要求。
型號
性能數據
ZCKF60-110
空調
工況
制冷量
kw
104
風量
M³/h
-
壓縮機功率
kw
27.2
能量調節
%
0，100
除濕
工況
除濕量
Kg/h
60
風量
M³/h
-
壓縮機功率
kw
24.88
能量調節
%
0,100
除濕調溫工況
制冷量
kw
102
除濕量
Kg/h
75
風量
M³/h
-
壓縮機功率
kw
27.2
能量調節
%
0,100
混風過濾段
空氣過濾器
型式
板式初效過濾器
重量
kg
300
冷卻再熱段
蒸發器/冷凝器
型式
銅管套鋁翅片式
重量
kg
450
送風段
風機
類型
皮帶輪傳動式離心風機
機外余壓
pa
?。?00
風機功率
kw
11.0
重量
kg
450
主機段
制冷劑/節流方式
類型
R22或R407C/熱力膨脹閥
制冷劑充注量
kg
32.2
壓縮機
類型
渦旋式壓縮機/半封閉螺桿式壓縮機
重量
kg
800
室外
機段
室外風機型式
低噪音軸流式風機
風量
M³/h
風機功率*數量
kw
2.88*2
重量
kg
480
型號
C-60-W
節能段
可根據用戶的需要增加一節能段，參見節能段性能參數表
機組功率
kw
44.2
<
<
<
<
<
<
<
<
